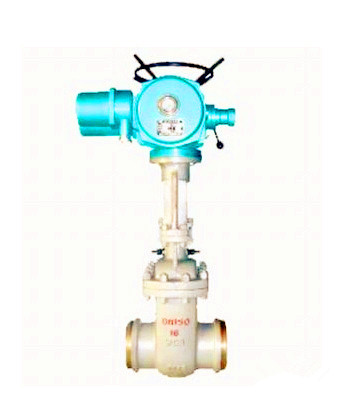

电动真空闸阀DKZ941H、DKZ941Y


产品说明
DKZ941H、DKZ941Y 型 PN10~PN100 钢制真空闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金钢(DKZ941H)、硬质合金(DKZ941Y),公称压力 PN10~PN100,阀体材料为优质碳钢(DKZ941H)、铬钼钢(DKZ941Y)的真空闸阀。

 真空闸阀DK/Z连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

 真空闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 5℃, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整 体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。此阀一般水平安装。该真空隔离闸阀适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

 真空闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

  真空闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

  开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程>来确定。

  有的闸阀 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 , 而使闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

  一、真空闸阀具有以下优点:

  流体阻力小 , 密封面受介质的忡刷和侵蚀小。

  开闭较省力。

  介质流向不受限制 , 不扰流、不降低压力。

  形体简单 , 结构长度短,制造工艺性好,适用范围广。

  闸阀的缺点如下:

  密封面之间易引起冲蚀和擦伤,维修比较困难。

  外形尺寸较大,开启需要一定的空间,开闭时间长。

  结构较复杂。

  真空闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

  真空闸阀的安装与维护应注意以下事项:

  手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

  双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

  带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

  带传动机构的闸阀,按产品使用说明书的规定安装。

  如果阀门经常开关使用 , 每月至少润滑一次。

  真空闸阀具有以下优点:

  1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

  2、开闭较省力。

  3、介质流向不受限制 , 不扰流、不降低压力。

  4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

  三、真空闸阀设计与制造标准:

  ●设计与制造:GB/T12234、API600

  ●法兰尺寸:JB/T79/GB/T9113

  ●压力温度:ANSI/B16.34 、GBT9131

  ●结构长度:GB/T12221GB/T15188.1

  ●对焊连接尺寸:ANSI B16.25 、GB/T12224

  ●检验与试验:JB/T9092 、GB/T13927
DKZ941H、DKZ941Y 型 PN10~PN100 钢制真空闸阀主要性能参数
型号
PN
工作压力/MPa
适用温度/
适用介质
DKZ941H-10C
10
1.0
≤425
水、蒸汽、空气
DKZ941H-16C
16
1.6
DKZ941H-25
25
2.5
DKZ941H-40
40
4.0
DKZ941H-63
63
6.3
DKZ941H-100
100
10.0
DKZ941Y-10I
10I
1.0
≤550
DKZ941Y-16I
16
1.6
DKZ941Y-25I
25
2.5
DKZ941Y-40I
40
4.0
DKZ941Y-63I
63
6.3
DKZ941Y-100I
100
10.0
DKZ941H、DKZ941Y 型 PN10~PN100 钢制真空闸阀零部件材料
型号
材料

阀体、闸板、阀盖
阀杆
密封面
填料

DKZ941H-10C
优质碳钢
不锈钢
合金钢
柔性石墨

DKZ941H-16C

DKZ941H-25

DKZ941H-40

DKZ941H-63

DKZ941H-100

DKZ941Y-10I
铬钼钢
铬钼钢
硬质合金
柔性石墨

DKZ941Y-16I

DKZ941Y-25I

DKZ941Y-40I

DKZ941Y-63I

DKZ941Y-100I

DKZ941H、DKZ941Y 型 PN10 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
b
z×Φd
f
H
电动装置型号
重量/kg
40
200
145
110
85
18
4×Φ18
3
670
DZW10A
92
50
250
160
125
100
20
4×Φ18
3
718
DZW10A
95
65
265
180
145
120
20
4×Φ18
3
733
DZW15A
101
80
280
195
160
135
22
4×Φ18
3
795
DZW20A
113
100
300
215
180
155
22
8×Φ18
3
860
DZW20A
132
125
325
245
210
185
24
8×Φ18
3
974
DZW30A
182
150
350
280
240
210
24
8×Φ23
3
1008
DZW30A
209
175
375
310
270
240
26
8×Φ23
3
1089
DZW30A
/
200
400
335
295
265
26
8×Φ23
3
1160
DZW30A
267
225
425
365
325
295
26
8×Φ23
3
1290
DZW30A
/
250
450
390
350
320
28
12×Φ23
3
1430
DZW45A
326
300
500
440
400
368
28
12×Φ23
4
1550
DZW60A
411
350
550
500
460
428
30
16×Φ23
4
1705
DZW60A
765
400
600
565
515
482
32
16×Φ25
4
1827
DZW90(I)
1042
450
650
615
565
532
32
20×Φ25
4
2015
DZW90(I)
1226
500
700
670
620
585
34
20×Φ25
4
2172
DZW120
1283
600
800
780
725
685
36
20×Φ30
5
2446
DZW120
1445
700
900
895
840
800
40
24×Φ30
5
3096
DZW250
-
800
1000
1010
950
905
44
24×Φ34
5
3300
DZW350
-
900
1100
1110
1050
1005
46
28×Φ34
5
3559
DZW500
-
1000
1200
1220
1160
1115
50
28×Φ34
5
3923
DZW800
-
DKZ941H、DKZ941Y 型 PN16 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
b
z×Φd
f
H
电动装置型号
重量/kg
40
200
145
110
85
16
4×Φ18
3
670
DZW10A
92
50
250
160
125
100
16
4×Φ18
3
718
DZW10A
95
65
265
180
145
120
18
4×Φ18
3
733
DZW15A
101
80
280
195
160
135
20
8×Φ18
3
795
DZW20A
113
100
300
215
180
155
20
8×Φ18
3
860
DZW20A
132
125
325
245
210
185
22
8×Φ18
3
974
DZW30A
182
150
350
280
240
210
24
8×Φ23
3
1008
DZW30A
209
175
375
310
270
240
26
8×Φ23
3
1089
DZW30A
0
200
400
335
295
265
26
12×Φ23
3
1160
DZW30A
267
225
425
365
325
295
26
8×Φ23
3
1290
DZW30A
0
250
450
405
355
320
30
12×Φ25
3
1430
DZW45A
326
300
500
460
410
375
30
12×Φ25
4
1550
DZW60A
411
350
550
520
470
435
34
16×Φ25
4
1705
DZW60A
765
400
600
580
525
485
36
16×Φ30
4
1827
DZW90(I)
1042
450
650
640
585
545
40
20×Φ30
4
2015
DZW90(I)
1226
500
700
705
650
608
44
20×Φ34
4
2172
DZW120
1283
600
800
840
770
718
48
20×Φ34
4
2015
DZW120
1226
700
900
910
840
788
50
24×Φ41
5
3096
DZW250
-
800
1000
1020
650
898
52
24×Φ41
5
3300
DZW350
-
900
1100
1120
1050
998
54
28×Φ41
5
3559
DZW500
-
1000
1200
1255
1170
1110
56
28×Φ48
5
3923
DZW800
-
DKZ941H、DKZ941Y 型 PN25 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
b
z×Φd
f
H
电动装置型号
重量/kg
40
200
145
110
85
18
4×Φ18
3
670
DZW10A
96
50
250
160
125
100
20
4×Φ18
3
718
DZW10A
100
65
265
180
145
120
22
8×Φ18
3
733
DZW15A
104
80
280
195
160
135
22
8×Φ18
3
795
DZW20A
119
100
300
230
190
160
24
8×Φ23
3
795
DZW20A
119
125
325
270
220
188
28
8×Φ25
3
974
DZW30A
190
150
350
300
250
218
30
8×Φ25
3
1008
DZW30A
216
175
/
330
280
248
32
12×Φ25
3
1089
DZW30A
242
200
400
360
310
278
34
12×Φ25
3
1160
DZW30A
270
225
/
395
340
302
36
12×Φ30
3
1295
DZW30A
294
250
450
425
370
332
36
12×Φ30
3
1430
DZW45A
333
300
500
485
430
390
40
16×Φ30
4
1550
DZW60A
433
350
550
550
490
448
44
16×Φ34
4
1705
DZW60A
788
400
600
610
550
505
48
16×Φ34
4
1827
DZW90(I)
1094
450
650
660
600
610
50
20×Φ34
4
2015
DZW90(I)
1338
500
700
730
660
610
52
20×Φ41
4
2172
DZW120
1491
600
800
840
770
718
56
20×Φ41
5
2446
DZW120
1598
700
900
955
875
815
60
24×Φ48
5
3096
DZW250
-
800
1000
1070
990
930
64
24×Φ48
5
3300
DZW350
-
900
1100
1180
1090
1025
66
28×Φ54
5
3559
DZW500
-
1000
1200
1305
1210
1140
68
28×Φ58
5
3923
DZW800
-
DKZ941H、DKZ941Y 型 PN40 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
D6
b
z×Φd
f
f2
H
电动装置型号
重量/kg
40
200
145
110
85
76
18
4×Φ18
3
4
670
DZW10A
97
50
250
160
125
100
88
20
4×Φ18
3
4
731
DZW10A
100
65
280
180
145
120
110
22
8×Φ18
3
4
751
DZW10A
107
80
310
195
160
135
121
22
8×Φ18
3
4
775
DZW15A
121
100
350
230
190
160
150
24
8×Φ23
3
4.5
888
DZW20A
171
125
400
270
220
188
176
28
8×Φ25
3
4.5
920
DZW20A
200
150
450
300
250
218
204
30
8×Φ25
3
4.5
1000
DZW20A
230
200
550
375
320
282
260
38
12×Φ30
3
4.5
1180
DZW30A
392
250
650
445
385
345
313
42
12×Φ34
3
4.5
1450
DZW45A
504
300
750
510
450
408
364
46
16×Φ34
4
4.5
1575
DZW60A
720
350
850
570
510
465
422
52
16×Φ34
4
5
1716
DZW60A
862
400
950
655
585
535
474
58
16×Φ41
4
5
2142
DZW90
1275
450
4050
680
610
560
524
60
20×Φ41
4
5
2515
DZW120
2258
500
1150
755
670
612
576
62
20×Φ48
4
5
-
DZW180
-
600
1350
890
795
730
678
62
20×Φ54
5
6
-
DZW250
-
700
1450
995
900
835
768
68
24×Φ54
5
6
-
DZW350
-
800
1650
1135
1030
960
876
76
24×Φ58
5
6
-
DZW500
-
DKZ941H、DKZ941Y 型 PN63 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
D6
b
z×Φd
f
f2
H
电动装置型号
重量/kg
40
240
165
125
95
76
24
4×Φ23
3
4
705
DZW10A
98
50
250
175
135
105
88
26
4×Φ23
3
4
735
DZW15A
107
65
280
200
160
130
110
28
8×Φ23
3
4
810
DZW20A
111
80
310
210
170
140
121
30
8×Φ23
3
4
858
DZW20A
129
100
350
250
200
168
150
32
8×Φ25
3
4.5
935
DZW30A
162
125
400
295
240
202
176
36
8×Φ30
3
4.5
982
DZW30A
215
150
450
340
280
240
204
38
8×Φ34
3
4.5
1053
DZW30A
333
200
550
405
345
300
260
44
12×Φ34
3
4.5
1372
DZW45
459
250
650
470
400
352
313
48
12×Φ41
3
4.5
1539
DZW60
636
300
750
530
460
412
364
54
16×Φ41
4
4.5
1652
DZW90
769
350
850
595
525
475
422
60
16×Φ41
4
5
1812
DZW120
1166
400
950
670
585
525
474
66
16×Φ48
4
5
2888
DZW180
1617
500
1150
800
705
640
576
70
20×Φ54
4
5
3370
DZW250
-
600
1350
930
820
750
678
76
20×Φ58
5
6
3734
DZW500
-
DKZ941H、DKZ941Y 型 PN100 钢制真空闸阀主要外形及结构尺寸(mm)
DN
L
D
D1
D2
D6
b
z×Φd
f
f2
H
电动装置型号
重量/kg
40
240
165
125
95
76
26
4×Φ23
3
4
720
DZW15A
119
50
250
195
145
112
88
28
4×Φ25
3
4
746
DZW20A
129
65
280
220
170
138
110
32
8×Φ25
3
4
810
DZW20A
140
80
310
230
180
148
121
34
8×Φ25
3
4
852
DZW20A
173
100
350
265
210
172
150
38
8×Φ30
3
4.5
926
DZW30A
231
125
400
310
250
210
176
42
8×Φ34
3
4.5
990
DZW30A
307
150
450
350
290
250
204
46
12×Φ34
3
4.5
1180
DZW45
408
200
550
430
360
312
260
54
12×Φ41
3
4.5
1370
DZW60
527
250
650
500
430
382
313
60
12×Φ41
3
4.5
1550
DZW90
830
300
750
585
500
498
422
76
16×Φ54
4
5
1812
DZW180
1691
350
850
655
560
498
422
76
16×Φ54
4
5
1812
DZW250
1691
400
950
715
620
558
474
80
16×Φ54
4
5
2300
DZW350
2638
500
1150
815
724
635
576
89
24×Φ54
4
5
-
DZW500
-

  返回顶部
注册信息声明 隐私权 使用条款
销售一部
点击这里给我发消息
技术一部
点击这里给我发消息
