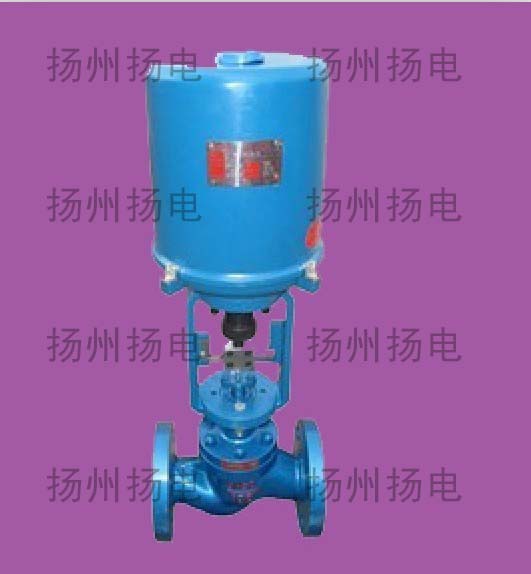

电子式电动单座调节阀是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。

执行机构主要技术参数：

型号	输出推力N	速度mm/s	最大行程（mm）	型号	输出推力N	速度mm/s	最大行程（mm）
381LSA-08 381LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
381LSC-65	6500	2.8	100	PSL210	10000	1.0	50
381LSC-99	10000	2.0	100	PSL312	12000	1.0	65
381LSC-160	16000	1.0	100	PSL325	25000	1.0	100



性能指标：

项目			指标值
基本误差％			381L ±2.5； PSL±1.0
回差％			381L ±2.0； PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5



允许压差 MPa：

公称通径(mm)		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11



主要零件材料及适用温度、介质：

公称通径mm		DN15-DN300
材料代号		C（WCB）	P（304）	R（316）
主要 零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用 工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+500℃	-40～+500℃
	低温型		-40～-60℃、 -60～-100℃



主要技术参数：

公称通径mm		20				25	32	40	50	65	80	100	125	150	200	250	300
阀座直径mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量 系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		10				16		25		40			60			100
执行器型号	3810L	381LS-8				381LS-20		381LS-30		381LS-50			381LS-65			381LS-99
	PSL	PSL201				PSL202		PSL204		PSL208			PSL312			PSL325
	防爆型	381LX-20						381LX-30		381LX-50			381LX-65			381LX-99
电源电压		AC220V 50Hz
信号范围		4～20mA DC 0～10mA DC或1～5V DC 0～10V DC
作用模式		电开式（K）型、电闭式（B）型
故障状态时		全开、全关、自锁保位
流量特性		直线、等百分比
允许泄漏量（L/h）		硬密封：≤10-4×阀的额定容量；软密封： VI级
固有可调比R		50:1
公称压力PN(MPa)		1.6 2.5 4.0 6.4



外形尺寸：

公通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	205	220	254	275	300	350	410	451	600	670	735
	PN4.0MPa		200	210	235	267	292	317	368	425	473	615	685	750
	PN6.4MPa		210	220	251	286	311	337	394	440	508	630	700	765
H1(mm)	PN1.6MPa		58	68	73	80	90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		58	68	73	80	90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		68	75	83	88	100	105	125	148	170	203	235	265
配PSL	H(mm)≈	常温型	710	715	720	730	827	835	855	1025	1150	1200	1352	1545
		高温型	860	880	890	900	1000	1020	1060	1285	1400	1470	1750	1825
	D(mm)		176							225
配361L	H(mm)≈	常温型	670	710	730	755	958	980	1028	1125	1348	1424	1622	1734
		高温型	820	860	880	910	1125	1150	1195	1357	1586	1667	1884	2000
	D(mm)		225							310
低温型	-100℃	H2	500		600					700
		H≈	1120	1310	1320	1330	1460	1478	1497	1850	1860	1900
