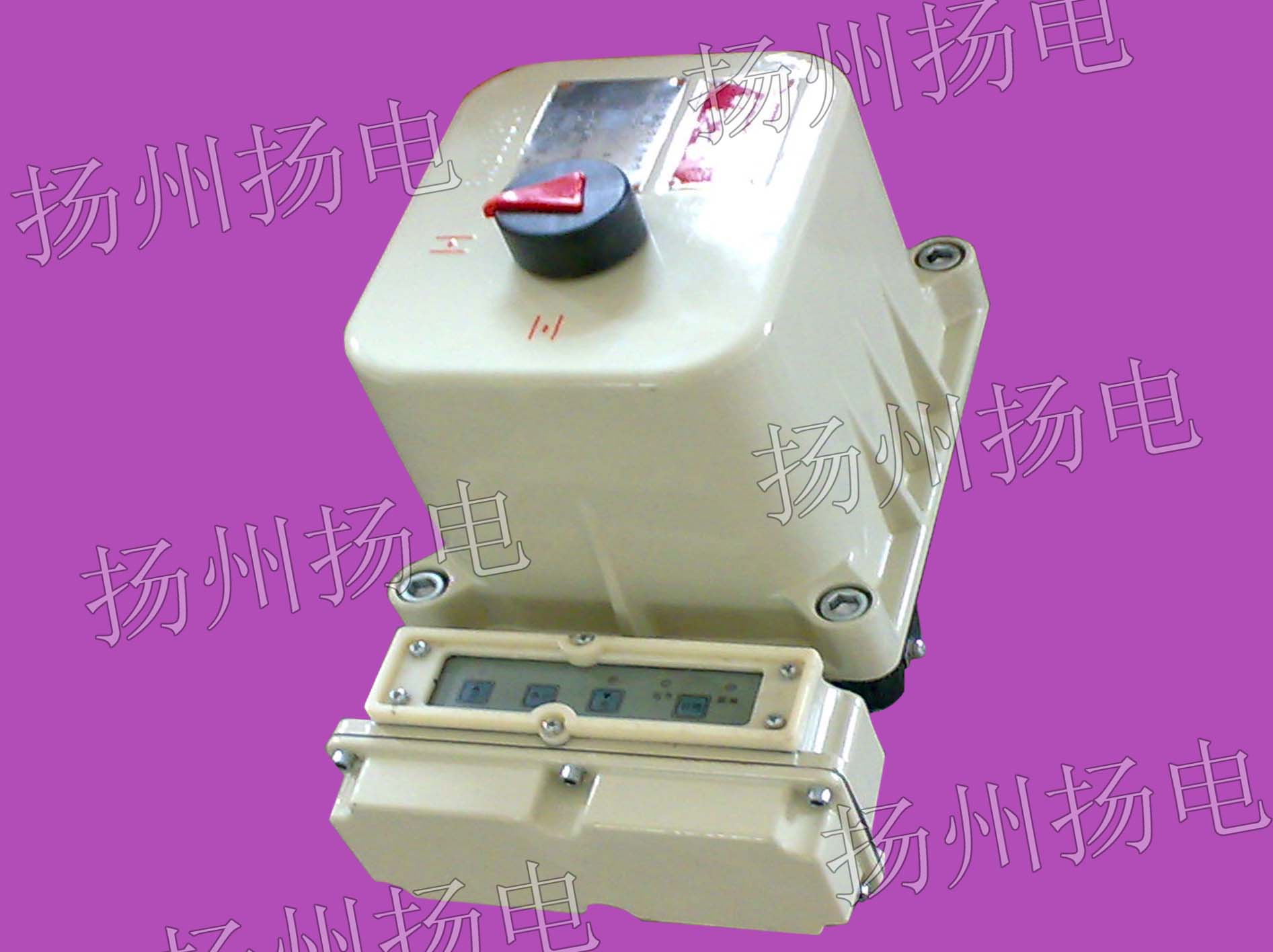

产品介绍
用途
1、用于碟阀、球阀、旋塞阀、风门挡板等90°部分回转阀门的开/关或调节。
2、隔爆型：ExdⅡBT4适用环境为ⅡAⅡB类T1～T4组爆炸性气体（GB3836.1-2000）。
特点
1、体积小、重量轻。壳体采用高强度铝合金压铸而成。
2、电机：具有过热保护功能。
3、主减速机构：由一对正齿轮及NN型少齿差行星齿轮传动组成。
4、环境温度：-20℃～+60℃。
5、工作制式：开关型S2-10min,调节型S5-10%,630c/h。
6、标准型防护等级IP65。
7、隔爆型防爆等级ExdIIBT4。
8、全行程角度为90度，可扩展至180度。
9、全自动手切换机构。
10、带机械力矩保护及机械限位。
11、罩盖内配有插件式接线端子，便于现场接线。
12、罩盖外部带有阀位指示器。
13、基本误差：≤±1%。
14、死区：≤1%～5%自适应。
性能参数
|
型号 |
SDQ6-6
SDJ6-6 |
SDQ9-6
SDJ9-6 |
SDQ6-18
SDJ6-18 |
SDQ9-18
SDJ9-18 |
SDQ13-18
SDJ13-18 |
SDQ25-18
SDJ25-18 |
SDQ50-18
SDJ50-18 |
SDQ80-18
SDJ80-18 |
|
输出转矩（Nm） |
60 |
90 |
60 |
90 |
130 |
250 |
500 |
800 |
|
90°运行时间（S） |
6 |
6 |
18 |
18 |
18 |
18 |
18 |
18 |
|
手动减速比 |
65 |
65 |
65 |
65 |
65 |
65 |
72 |
72 |
|
电动减速比 |
534 |
534 |
1628 |
1628 |
1628 |
1628 |
1580 |
1580 |
|
手轮操作力（N） |
50 |
70 |
50 |
70 |
100 |
120 |
140 |
220 |
|
电机功率（W） |
75 |
75 |
20 |
40 |
40 |
75 |
150 |
240 |
|
供电电压 |
三相380V/50Hz |
|
单相220V/50Hz |
|
|
重量（Kg） |
17 |
17 |
16 |
16 |
16 |
17 |
28 |
28 |
注：SDJ是角行程部分回转电动执行机构（带支架）。 |
