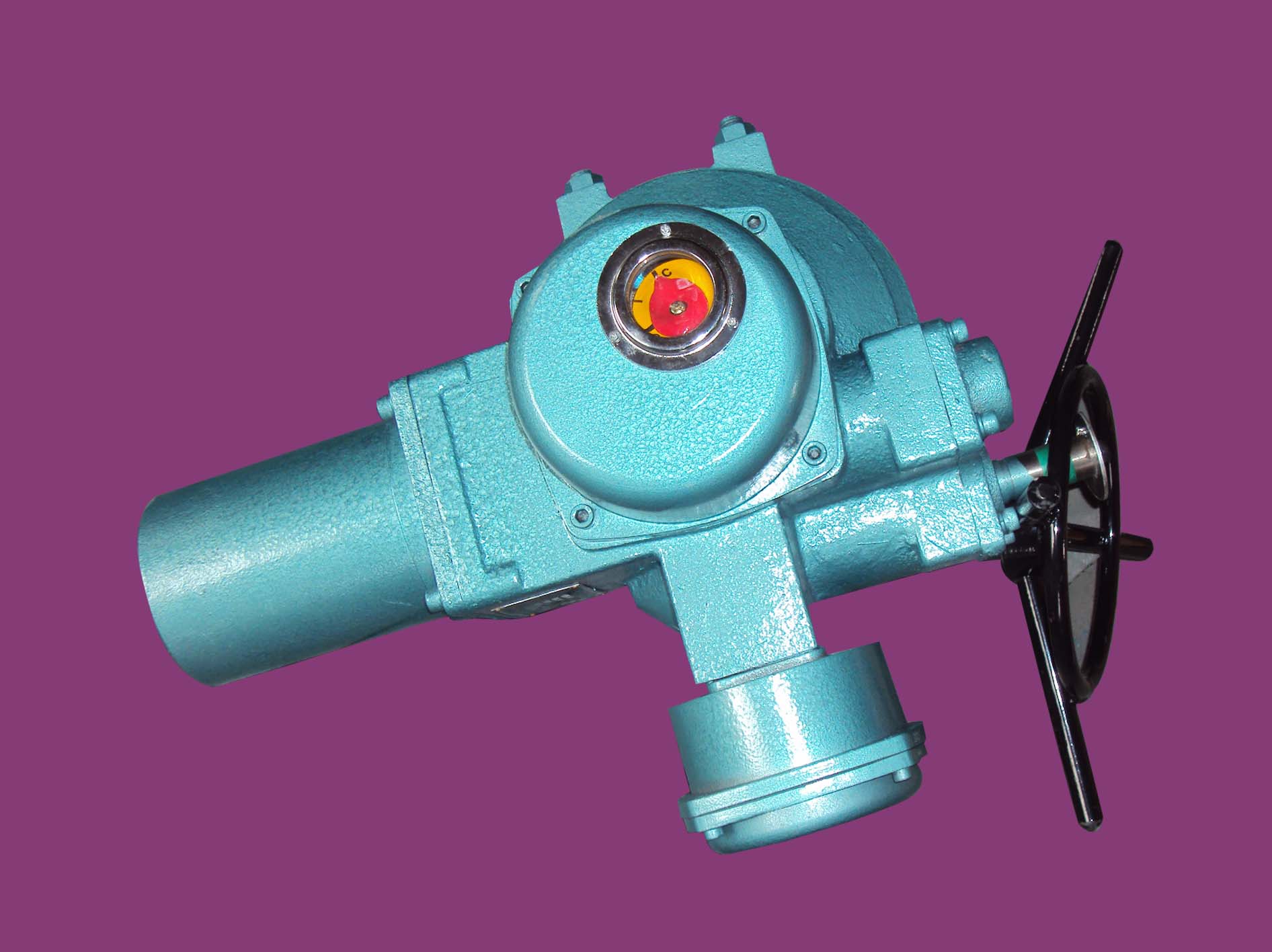

DQW部分回转阀门电动装置 本系列电装对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（最高为67）。
产品特点
传动机构的一体型设计，使产品具有体积小和简洁的外观。
所有结合部位均有密封措施，防护等级可达IP68(GB4208-93。
输出转矩100Nm-80000Nm。
容易调整的行程控制机构。
安全可靠、无切换手柄的全自动手／电动切换。
多种设计满足不同需要：户外型、防爆型、整体型、调节型。
连接尺寸、输出性能及电气接线等可根据用户的需要定制。
DQW/Q部分回转电动装置技术参数：
|
基座号 |
型号 |
输出转矩（N·m） |
最大阀杆直径（mm） |
手动速比 |
输出转速（r/min） |
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|
电机功率（KW） |
|
DQ-W1 |
DQW5 |
50 |
22 |
88 |
- |
0.03 |
- |
0.06 |
- |
- |
|
DQW10 |
100 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
DQW20 |
200 |
28 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
|
DQW30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|
DQ-W2 |
DQW60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
DQW90 |
900 |
50 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
|
DQW120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|
DQ-W3 |
DQW200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
DQW250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|
DQW300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|
DQW400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|
DQW500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
注：粗线框内为常规供货
表2 叠加式（DDQW型）部分回转电动装置技术参数
|
型号规格 |
输出转矩（N·m） |
最大阀杆直径（mm） |
叠加减速机构 |
配用多回转电动装置型号 |
手动速比 |
输出转速（r/min） |
电机功率（KW） |
|
型号 |
速比 |
|
DQ-W600 |
6000 |
80 |
JW120 |
48 |
Z30-18/20 |
48 |
0.375 |
0.55 |
|
DQ-W800 |
8000 |
100 |
JW150 |
54 |
Z45-24/20 |
54 |
0.44 |
1.1 |
|
DQ-W1000 |
10000 |
Z60-24/20 |
0.44 |
1.5 |
|
DQ-W1200 |
12000 |
Z60-24/20 |
0.44 |
1.5 |
|
DQ-W1600 |
16000 |
120 |
JW180 |
60 |
Z90-24/20 |
60 |
0.4 |
2.2 |
|
DQ-W2000 |
20000 |
Z120-24/20 |
0.4 |
3 |
|
DQ-W3200 |
32000 |
160 |
JW280 |
68 |
Z180-18/20 |
1530 |
0.26 |
4 |
|
DQ-W4000 |
40000 |
Z180-18/20 |
0.26 |
4 |
|
DQ-W6300 |
63000 |
180 |
JW400 |
68 |
Z250-18/20 |
1530 |
0.26 |
5.5 |
|
DQ-W8000 |
80000 |
Z350-18/20 |
1360 |
0.26 |
7.5 |
注：如需不同转速请与本公司联系。
订货应提供如下资料：
1、本装置一般按右旋关闭阀门调整出厂，如左旋关闭的阀门选配电装时应特殊说明;
2、注明阀门全行程的总圈数;
3、订购落地支架应注明上传或下传;
4、用户如要我厂协助选订本装置需提供;
4-1、阀门种类、型号、规格、阀杆直径和旋向;
4-2、介质参数，如温度、压力等;
4-3、如防护等级需IP65，用户订货时需指明。
