用途

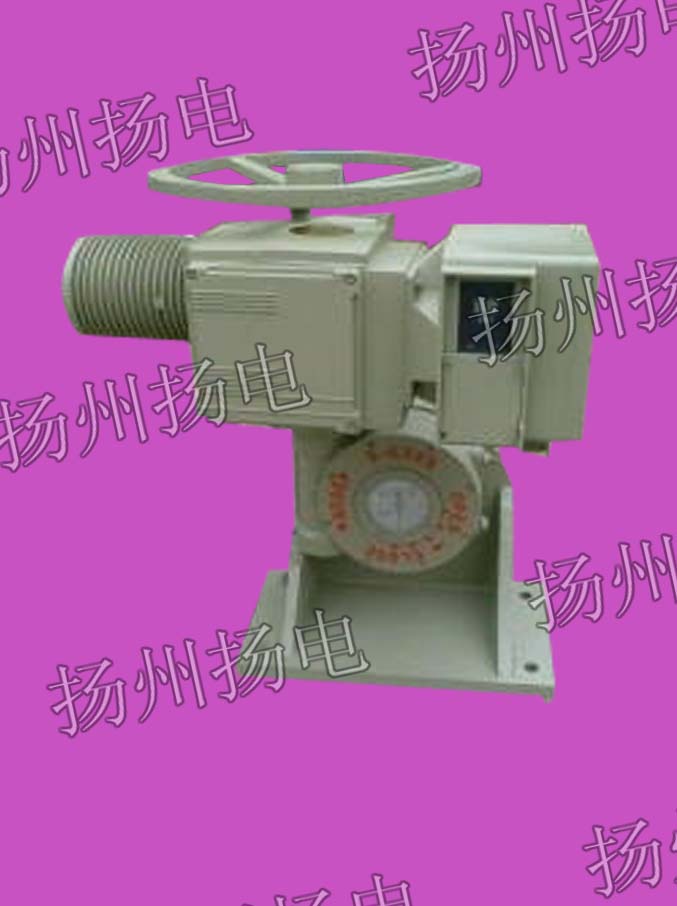

2SQ3系列部分回转电动执行机构是2SA3系列多回转电动执行机构的派生产品，输出形式为90°角行程，对开环和闭环控制系统中的最终控制元件（如蝶阀、球阀、风门、挡板）的运行进行控制的一种驱动装置。
2SQ3系列电动执行机构广泛适用于电站、石化、冶金、公用事业等多种行业。
特点
1、该系列产品是在引进西门子公司90年代最新设计并取得西门子公司生产许可证产品2SA3基础上设计而成，具有2SA3多回转电动执行机构的控制功能；
2、设计先进、系列齐全、能充分满足电站等自动化控制的需要；
3、结构合理、通用性强、可适应各种配套功能的需要，在2SJ30上加装功率控制模块LK，可实现就地和远方操作；配数字型功率换向模块（三相MU，单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
4、能提供二个以上的中途信号（即开关向中途信号）；
5、具有防尘、防水性能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
6、调整方便、控制精度高。
技术参数
|
环境温度 |
-20℃～+70℃（可接受特殊订货） |
|
工作制式 |
调节型：S4或S5周期性断续工作制，允许最大工作次数为1200c/h，最小负载持续率为10%。
开关型：S2-15min短时工作制 |
|
电源 |
三相：380V AC 50Hz |
|
单相：220V AC 50Hz |
|
防护等级 |
IP67，IP68（特殊订货） |
|
位置重复偏差 |
≤1° |
|
转矩重复精度 |
≤7% |
|
连接标准 |
GB12223、JB2920 |
|
基本误差 |
≤±1%（调节型） |
|
回差 |
≤1%（调节型） |
性能参数表
1. 2SQ30系列开关型部分回转电动执行机构性能参数表
|
型 号 |
基本结构 |
控制转矩范围 |
输出转速（r/min） |
90°全行程时间（S） |
|
2SQ3011 |
2SA3011+JW80B |
180～500 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3012 |
2SA3012+JW80B |
500～1000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3021 |
2SA3021+JW100B |
1000～2000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3022 |
2SA3022+JW125B |
2000～4000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3031 |
2SA3031+JW160B |
4000～8000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3032 |
2SA3032+JW200B |
8000～16000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3041 |
2SA3041+JW250B |
16000～32000 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3042 |
2SA3042+JW315B |
32000～64000 |
5/7、1/2、5/14 |
21、30、42 |
2. 2SQ35系列调节型部分回转电动执行机构性能参数表
|
型 号 |
基本结构 |
控制转矩范围 |
输出转速（r/min） |
90°全行程时间（S） |
|
2SQ3511 |
2SA3511+JW63A |
150～220 |
1、7/10、1/2 |
15、22、30 |
|
2SQ3512 |
2SA3512+JW80B |
450～600 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3521 |
2SA3521+JW100B |
900～1200 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3522 |
2SA3522+JW125B |
1800～2500 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3531 |
2SA3531+JW160B |
3500～5500 |
5/7、1/2、5/14 |
21、30、42 |
|
2SQ3532 |
2SA3532+JW200B |
7500～11000 |
5/7、1/2、5/14 |
21、30、42 |
