MD94X/1H矿用电动蝶阀|防爆矿用电动蝶阀|矿用防爆电动蝶阀|矿用电动蝶阀
简介
随着煤矿开采自动化的提高，井下各种管道上的手动阀已无法满足自动控制要求，部分矿井改造时采用液压阀和
电液阀，但液压阀和电液阀的密封件容易老化，每年都要进行维护保养，压差大时要手工降压后才能打开，也无
法直接进入DCS系统控制。
MD941X/H系列矿用电动蝶阀安装方便，调试简单，调试运行后数年内不用维护保养，矿用隔爆型电动装置和
KXBC－3×15/660（380）DZ或KXBC－15/660（380）DZ配套使用后，可与DCS系统衔接。
矿用电动蝶阀防爆型防护等级为：IP68,是少数唯一拥有矿用煤安证和防爆证的企业之一。矿用防爆电动闸阀适
用于煤矿,易燃易爆的场合,安全系数高、操作功能强、性能稳定等。防爆型产品有dI和dIIBT4两种,dI适用于煤矿非
采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。

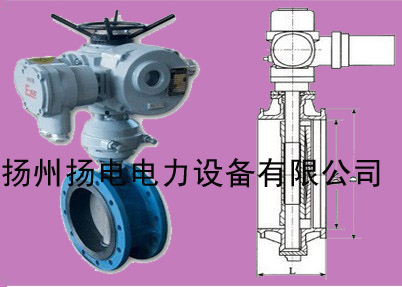

矿用电动蝶阀
主要特点及用途 ①. 流体阻力小，启闭时所需力矩小；
②. 无安装方向要求，双向密封，流阻小，使用寿命长；
③. 全开时闸板所受工作介质的冲蚀比截止阀小；
④. 主要用于介质不受流向限制的水、污水、油、汽等场合，不推荐使用介质内含有悬浮颗粒的场合。
⑤. 如果有开关速度要求，还可以通过增加阀杆螺纹头数或改变电动装置的输出转速予以满足。
矿用电动闸阀连接尺寸：
|
型号 |
公称通径DN（MM） |
压力PN（MPa） |
温度℃ |
阀体材质 |
主要结构尺寸 |
电装型号 |
公称转矩（N?m） |
|
L |
H |
D |
D1 |
Z-￠d |
|
MD941X-10T-16T |
100 |
1.0-1.6 |
≤50℃ |
铸铁 |
120 |
366 |
215 |
180 |
8-￠18 |
QMB15 |
150 |
|
125 |
130 |
382 |
245 |
210 |
QMB20 |
200 |
|
150 |
140 |
442 |
280 |
240 |
8-￠23 |
QMB20 |
200 |
|
200 |
150 |
475 |
335 |
295 |
QMB30 |
300 |
|
250 |
250 |
854 |
390 |
350 |
12-￠23 |
QB60 |
600 |
|
300 |
270 |
879 |
440 |
400 |
QB120 |
1200 |
|
350 |
290 |
889 |
500 |
460 |
16-￠25 |
QB120 |
1200 |
|
400 |
310 |
1029 |
565 |
515 |
QB300 |
3000 |
|
450 |
330 |
1180 |
615 |
620 |
20-￠25 |
QB500 |
5000 |
|
500 |
350 |
1197 |
670 |
656 |
QB500 |
5000 |
|
600 |
390 |
1265 |
780 |
725 |
20-￠30 |
QB800 |
8000 |
|
700 |
430 |
1297 |
895 |
840 |
24-￠30 |
ZB45+涡轮 |
12000 |
|
800 |
470 |
1597 |
1010 |
950 |
24-￠34 |
ZB45+涡轮 |
12000 |
|
900 |
510 |
1788 |
1110 |
1050 |
28-￠34 |
ZB60+涡轮 |
16000 |
|
1000 |
550 |
1918 |
1220 |
1160 |
ZB90+涡轮 |
23000 |
|
1200 |
630 |
2294 |
1400 |
1340 |
32-￠34 |
ZB120+涡轮 |
32000 |
|
MD941X-10C-16C |
300 |
1.0-1.6 |
≤350℃ |
铸钢 |
1780 |
879 |
445 |
400 |
12-￠22 |
QB120 |
1200 |
|
350 |
190 |
889 |
505 |
460 |
16-￠22 |
QB120 |
1200 |
|
400 |
214 |
1029 |
565 |
515 |
16-￠26 |
QB300 |
3000 |
|
450 |
222 |
1180 |
615 |
565 |
20-￠26 |
QB500 |
5000 |
|
500 |
229 |
1197 |
670 |
620 |
QB500 |
5000 |
|
600 |
267 |
1265 |
780 |
725 |
20-￠30 |
QB800 |
8000 |
|
700 |
292 |
1297 |
895 |
840 |
24-￠30 |
ZB45+涡轮 |
12000 |
|
800 |
318 |
1597 |
1015 |
940 |
24-￠33 |
ZB45+涡轮 |
12000 |
|
900 |
330 |
1788 |
1115 |
1050 |
28-￠33 |
ZB60+涡轮 |
16000 |
|
1000 |
410 |
1918 |
1230 |
1160 |
28-￠36 |
ZB90+涡轮 |
23000 |
|
MD941X-0.6 |
1200 |
0.6 |
≤65℃ |
铸铁 |
630 |
2248 |
1405 |
1340 |
32-￠34 |
ZB90+涡轮 |
23000 |
|
1400 |
710 |
2414 |
1630 |
1560 |
36-￠34 |
ZB120+涡轮 |
32000 |
|
MD941X-0.25 |
1600 |
0.25 |
≤65℃ |
铸铁 |
790 |
2675 |
1830 |
1760 |
40-￠34 |
ZB90+涡轮 |
23000 |
|
1800 |
870 |
3079 |
1990 |
1930 |
44-￠41 |
ZB120+涡轮 |
32000 |
|
2000 |
950 |
3546 |
2190 |
2130 |
48-￠48 |
ZB180+涡轮 |
40000 |
